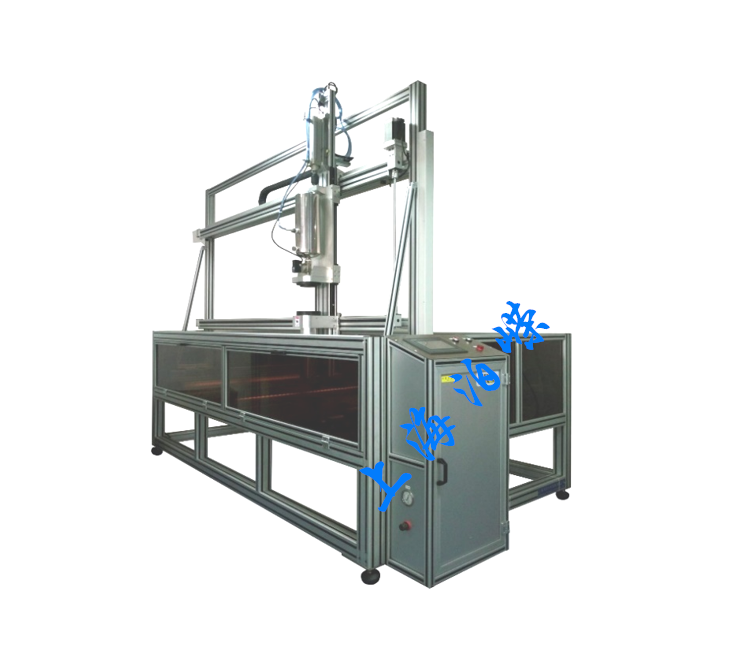

冰雹撞击试验机

一、用途及执行标准

    冰雹试验机是上海泊嵘针对光伏组件开发的专用检测仪器，利用人工制作的冰球模拟冰雹，并以恒速撞击组件，再现冰雹气候对组件的影响，用以验证光伏组件抗冰雹撞击的能力。仪器设计制造参照IEC 61215-2:2021、Ed.3及IEC 61646:2008标准，采用模块化设计思想和工业化制造标准设计制造。仪器框架采用铝合金热挤压型材制造，气动及电气开关等重要部件选用进口国际品牌，保证了设备的可靠性和稳定性。

二、技术参数
适用标准：IEC 61215-2:2021

适用组件尺寸：≥2.6m×1.6m组件（装有组件滑轨）

垂直发射方式，有效消除冰雹重力加速度引起的测速偏差。

冰雹机速度：23.00~39.50m/s（软件设定）

速度测量准确度：±2%

冰雹装弹器：冰雹直径：25、35、45、55mm (各1套)

冰雹模具：25/35/45/55各12只

冰雹直径：25/35/45/55mm±5%

冰雹质量：7.53g/20.7g/43.9g/80.2g±5%

冰球直径精度：±5%

冰球质量精度：±5%

发射成功率(速度±5%)：≥80%

（10次发射，8次偏离不超出设定值的±5%）

制冰、储冰工具：

冰柜1 (-10°C±5°C)、

冰柜2 ( -4°C±2°C)

电子天平：精度0.1mg 量程210g

定位方式：激光标准+人工方式；激光定位，坐标储存，自动寻位
