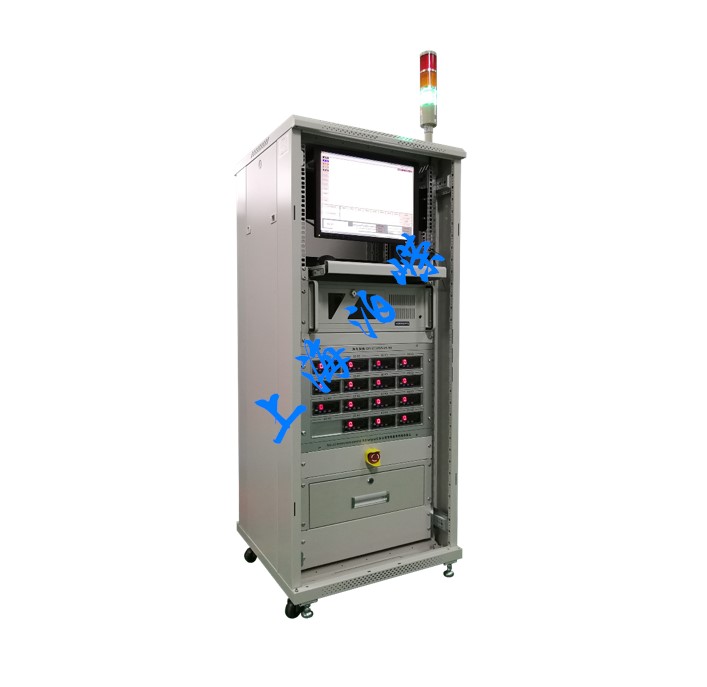

PID晶硅组件电势差诱发降解试验系统

适用标准：

IEC 62804-1-1:2021、IEC 63209:2019

电源及数据采集：

直流稳压电源：10通道，独立输出，独立监控，每个通道可单独控制电压正负方向

电压范围：-2000V to +2000V

电压分辨率：1V

电压精度：1000V、1500V、2000V连续输出500小时内电压波动≤2%

连接方式：

组件边框接地，连接器短接后接高压端；负压试验及正压恢复时只需开关切换，不需改变连接方式。

电压施加方式：10路电源彼此独立，可在同一时刻输出不同的极性和不同的电压值

电压准确度：±3%（参照CNAS-CL01-A021:2018）

电压公差：0.5%（参照IEC 62804-1-1:2020）

电流测量范围：0~1mA  解析度：0.01μA（2020版IEC 62804-1-1规定）

采集间隔：5分钟或更小间隔（软件设置）

安全保护功能：过电流报警、过压报警、超温报警、与环境试验箱通讯接口

标准配置：

组件边框连接线、组件MC4连接器：10套

PID测试专用高压线：10套

工控计算机、电气控制柜、PLC控制系统

中文软件功能：

漏电流实时记录，数据采集间隔时间可通过软件设置。

数据导出格式：EXCEL

试验条件

PID有两种测试条件可以选择，两种温度/湿度组合：

方法A：85°C / 85%

方法B：72°C / 95%

试验持续时间：240h
